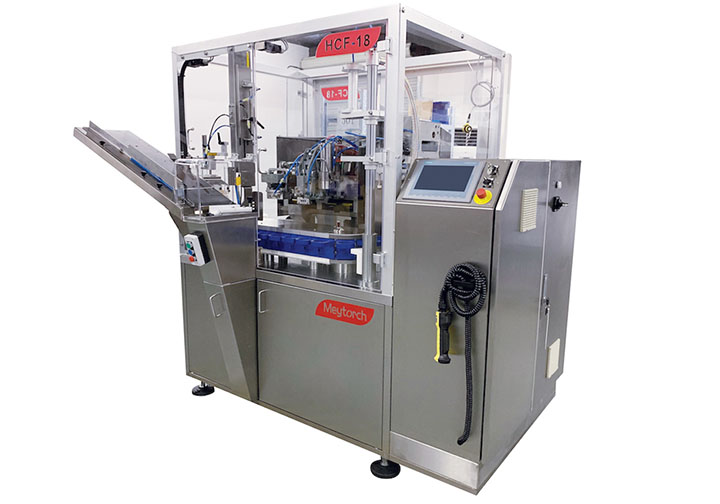

HC-18 全自動チューブ充填機
最速の充填を実現！
高精度で分間80個の生産ができる、多品種大量生産向けの全自動チューブ充填機です。
■ 標準仕様

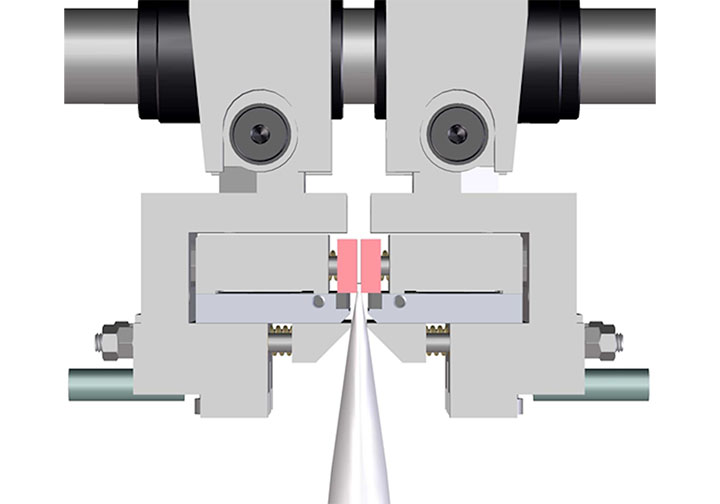

ホットエアーシール方式
| 処理能力 | 最大80個/分 |
|---|---|
| 充填方式 | シリンダーピストン式定量充填 |
| 充填範囲 | 1～300mL |
| 昇降方式 | サーボモーター式制御 |
| 出力 | 5.5kVA |
| 電流 | 25A |
| 電源 | 三相 200V |
| 周波数 | 50～60Hz |
| 圧縮空気圧力 | 6bar |
| 圧縮空気流量 | 35Nm³/h |
| 寸法 | 幅2460×奥行1350×高さ2020（mm） |
| 重量 | 1800kg |
| 騒音値 | 70dB |
■ 標準部品
- 安全ドアカバー
- タッチパネル操作画面
- １種類の容器に対する治具（１セット）

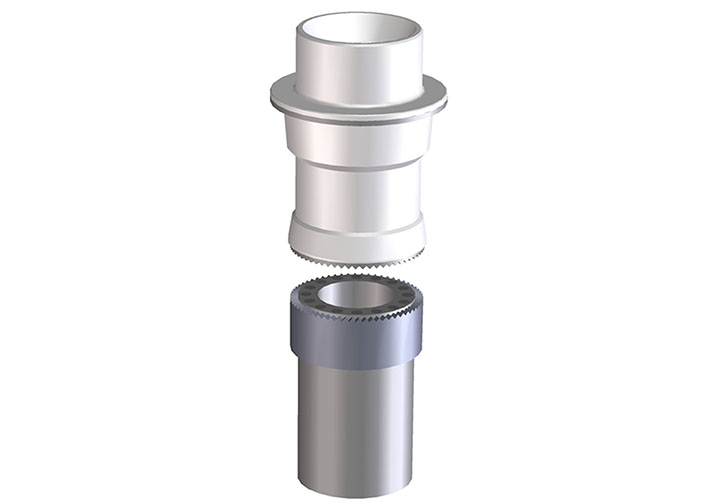

- ホルダー24個（22個、予備2個）
- 充填ピストン 1本
- 充填ノズル 1本
- マーク合わせ装置
- ロットNo刻印装置
- チューブ自動排出装置
■ オプション
- エアー洗浄機能
- ホッパーを介さず製品タンクからのダイレクト接続機能
- エンドシールカット（ストレートカット、R カット）
- 重量測定による不良排出機能
- 排出時のチューブ反転機能（キャップを頭にした排出に対応）
- チューブ３箱分の容量を持つチューブ自動供給装置
※対応容器範囲 直径10～50mm - オーバルチューブ充填機能
- レーザー刻印装置
- タッチパネル表示言語 3か国語（日本語、中国語、英語）
- アルミチューブ折り締め方式（2回折り、4回折り、くら折り）
- 液面レベルセンサー
- チラー
- その他
■ 自動処理工程
チューブ供給→エアー洗浄（オプション）→チューブマーク合わせ→充填→シール・ロットNo刻印→カット→排出

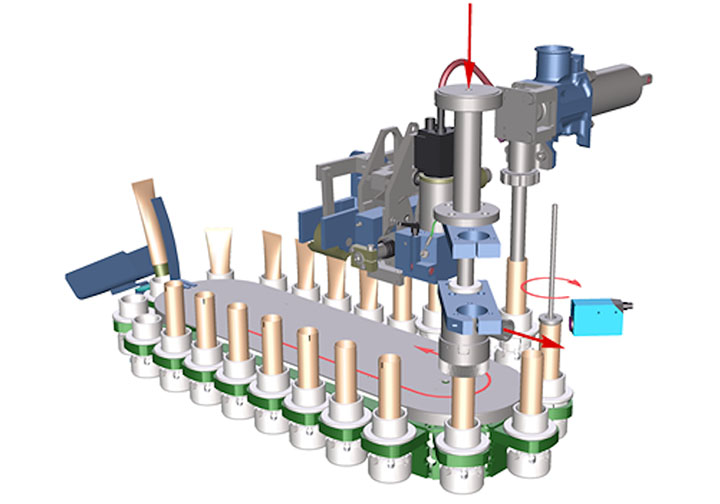

●特殊な楕円形状の回転盤と充填システムにより分間最大80個の充填が可能です。生産効率を追求した大量生産に適しています。
●楕円の回転盤は直線上で各工程を行うため、処理速度が速くメンテナンス性が高いことが特性です。
●標準装備のサーボモーターは、充填動作を高精度で制御します。独自システムを採用し、粘性に関わらず安定した充填を実現しました。
