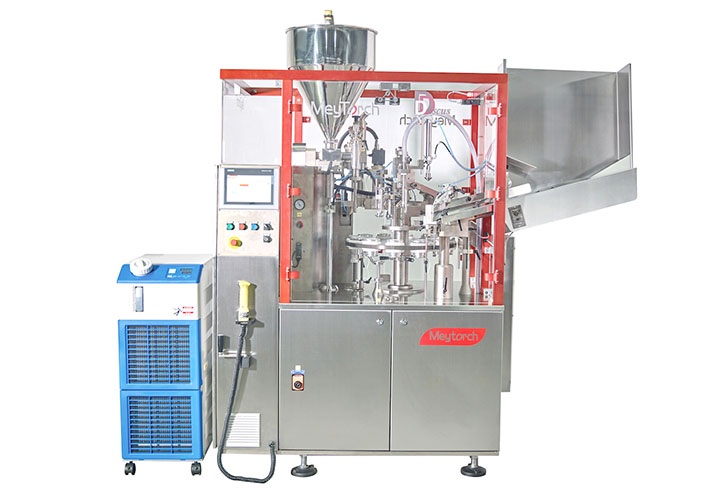

MTF-600 全自動チューブ充填機

汎用性と耐久性を兼ね備えた、
ディスカス実績がトップクラスの安心のチューブ充填機です。

●ラウンド型、オーバル型(オプション)、サイズは直径60mm(オプション)が充填可能です。幅広い品種に対応でき汎用性の高さを特性としています。

●独自のカム式制御システムは、粘度が低いものから高いものまで高精度(± 0.5%)で充填することを可能にしました。充填の安定性と機械耐久性に優れています。さらに精度を上げるためサーボモーター制御への変更もオプションにより可能です。

●分間60個と十分な処理能力です。さらに能力を上げることも可能で、オプションにより分間70個にグレードアップできます。

PDF ダウンロード

■ 動画

■ 標準仕様

ホットエアー方式 または 折り締め方式

処理能力 最大80個/分

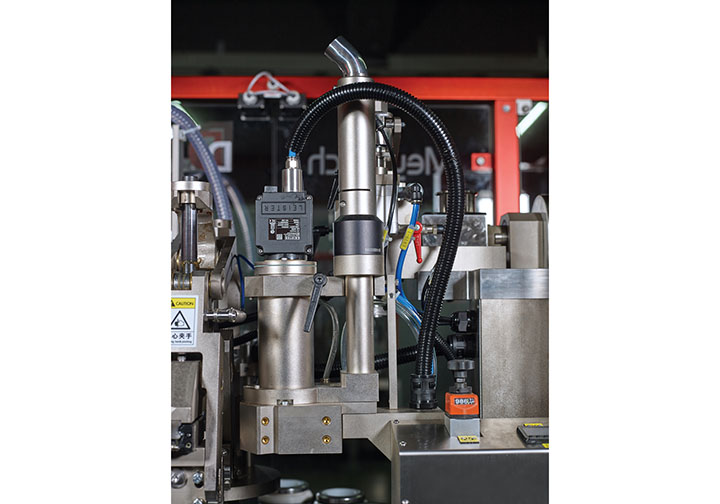

充填方式 シリンダーピストン式定量充填
充填範囲 1~400mL
昇降方式 カム式制御
出力 5.5kVA
電流 25A
電源 三相 200V
周波数 50~60Hz
圧縮空気圧力 6bar
圧縮空気流量 35Nm³/h
寸法 幅2100×奥行1100×高さ2000(mm)
重量 1000kg
騒音値 70dB

■ 標準部品

  • 安全ドアカバー
  • タッチパネル操作画面
  • 1種類の容器に対する治具(1セット)
  • ホルダー24個(22個、予備2個)
  • 充填ピストン 1本
  • 充填ノズル 1本
  • チューブ自動供給装置

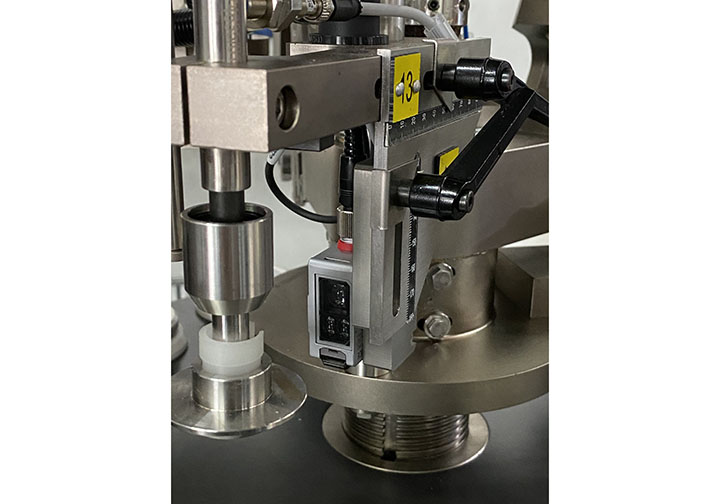

  • マーク合わせ装置
  • ロットNo刻印装置
  • チューブ自動排出装置

■ オプション

  • 充填動作サーボモーター制御
  • エアー洗浄機能
  • ホッパーを介さず製品タンクからのダイレクト接続機能
  • エンドシールカット(ストレートカット、R カット)
  • 重量測定による不良排出機能
  • 排出時のチューブ反転機能(キャップを頭にした排出に対応)
  • チューブ3箱分の容量を持つチューブ自動供給装置
    ※対応容器範囲 直径10~50mm
  • レーザー刻印装置
  • タッチパネル表示言語 3か国語(日本語、中国語、英語)
  • アルミチューブ折り締め方式(2回折り、4回折り、くら折り)
  • 液面レベルセンサー
  • チラー
  • その他

■ 自動処理工程

チューブ供給→エアー洗浄(オプション)→チューブマーク合わせ→充填→シール・ロットNo刻印→カット→排出
