HTL-60 全自動液体充填機
安定性とハイスピ―ドに特化！
独自開発の制御システムが可能にした高精度の液体充填機です。
■ 動画
■ 標準仕様
| 処理能力 | 最大60個/分 |
|---|---|
| 充填方式 | シリンダーピストン式定量充填 |
| 充填範囲 | 25～400mL |
| 昇降方式 | サーボモーター制御 |
| 出力 | 5.5kVA |
| 電流 | 25A |
| 電源 | 三相 200V |
| 周波数 | 50～60Hz |
| 圧縮空気圧力 | 6bar |
| 圧縮空気流量 | 35Nm³/h |
| 寸法 | 幅2250×奥行1130×高さ1950（mm） |
| 重量 | 800kg |
| 騒音値 | 70dB |
■ 標準部品
- 安全ドアカバー
- タッチパネル操作画面（3か国語対応）
- １種類の容器に対する治具（１セット）

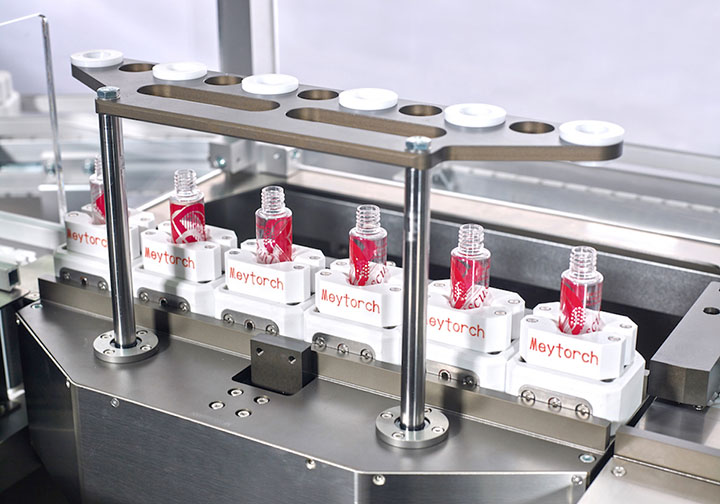

- ホルダー80～100個
※コンベアの長さにより必要ホルダー数が変わります。 - 充填ピストン 6本
- 充填ノズル 6本
■ オプション
- カスタマイズライン設計
- サイズ調整可能ホルダー
※サイズ調整範囲：Φ24～Φ55（mm）
ホルダーサイズは液体充填機により自動で調整可能です。 - 全自動容器供給装置
- 全自動エアー洗瓶機（型式：CL-60、処理能力：60個/分）
- 全自動キャッパー（型式：HTC-60、処理能力：60個/分）
- 液面レベルセンサー
- その他
■ 自動処理工程
容器供給（手動）→エアー洗浄（オプション）→充填→中栓打込み（オプション）→キャップ締め（オプション）→排出
●充填、容器エアー洗浄、キャッピングの3種の独立した機械を組み合わせた全自動液体充填機です。単独で使用することもでき目的に応じて設置可能です。3種セットで使用することで、さらなる生産効率アップが実現します。

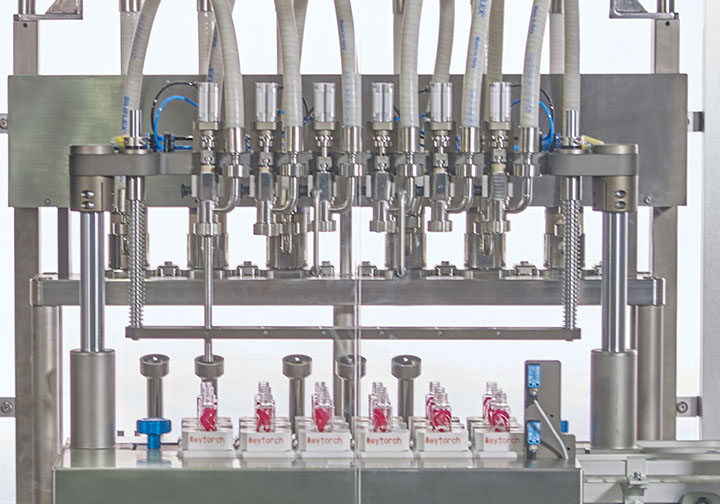

●充填ユニットを6個装備しています。充填ラインの単独使用では最大で分間80個の高速充填が可能です。ノズルとシリンダーを1本ずつサーボ式制御することで、ユニットごとの充填量差異を無くします。安定性の高さが特性です。
●充填対象となる容器は、硝子・プラスチックの材質とボトル・ジャーの形状です。多品種の容器に対応しています。
